Weltmonument Salginatobelbrücke von 1930

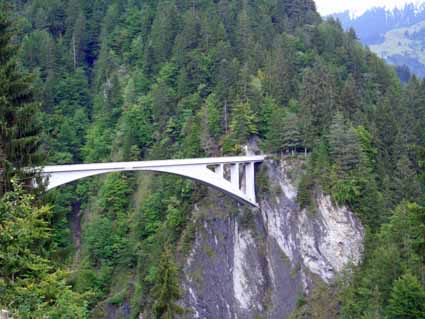

Die Salginatobelbrücke ist eine einspurige Stahlbetonbrücke
im Kanton Graubünden in der Schweiz. Sie verbindet den Talort Schiers
mit dem kleinen Bergdorf Schuders auf 1.272 m Höhe.

Die Brücke wurde 1991 von der ASCE (American Society of Cicil Engineers)
zum Weltmonument ernannt.



Sie überspannt das Salginatobel mit einer Spannweite von 90 m
und einer lichten Höhe über dem Tobel von 93 m.

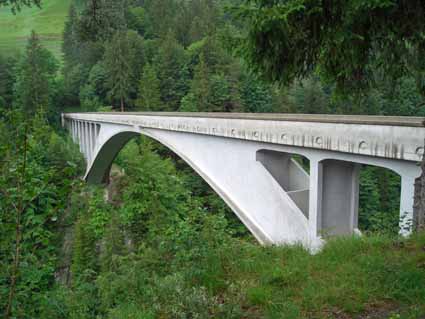

Die Brücke wurde als Stahlbeton Dreigelenk-Bogenbrücke hergestellt,
mit einer Fahrbahndicke von 16 cm und einer unteren Bogenplatte
von 20 cm Stahlbeton.



Die Salginatobelbrücke gilt als architektonische und technische
Meisterleistung der Ingenieurbaukunst und wird heute an den
technischen Hochschulen der Welt als Lehrobjekt gezeigt.
Der schweizer Bauingenieur Robert Maillart gewann 1928 den
Architekturwettbewerb, da er den preiswertesten Entwurf lieferte.
Die Brücke wurde dann in einem Jahr (08/1929 bis 08/1930) mit Hilfe
eines Lehrgerüstes (Zimmermann Richard Coray) gebaut.
Die Gesamtkosten der Brücke betrugen 190.000 Franken inkl. Lehrgerüst
(45.000 Franken).



Die gesamte Statik des Herrn Maillart umfast 44 Seiten
sowie Bewehrungs-, Übersichts, und Lehrgerüstplan.

Durch die freundliche Genehmigung des Herrn Andreas Kessler
(Autor des Buches "Vom Holzsteg zum Weltmonument ")
ist es möglich die nachfolgende Statik der Brücke (PDF-Dokument) einzusehen:

Brückenstatik
Bewehrungsplan
Übersichtsplan
Lehrgerüstplan


Video einer Brückenüberfahrt

Salginatobelbrücke auf Google Earth

Bei Interesse können Sie das Buch bei Herrn Kessler bestellen,
wir leiten Ihre Anfrage in die Schweiz weiter.

Abbildungsnachweis:
Fotografien - Frank Schütt
Video - Frank Schütt
Zeichnungen und Statik - Wissenschaftliche Sammlungen der ETH Zürich
mit urheberrechtlicher Genehmigung von Andreas Kessler aus Igis / Schweiz
